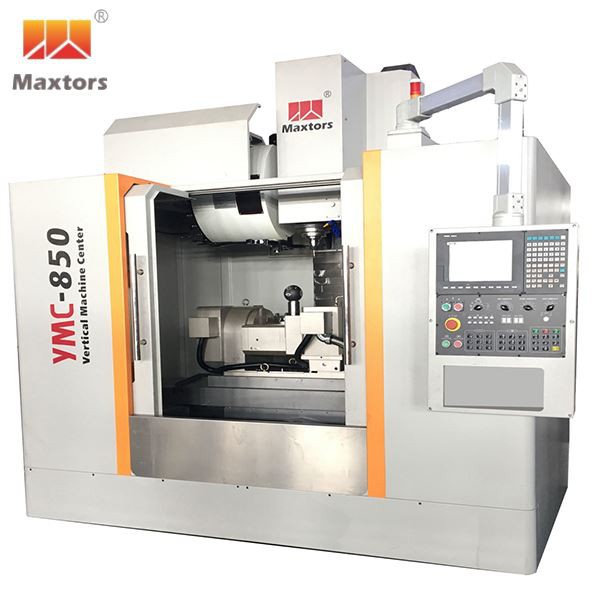

5 ایکسس مشین سینٹر

عمودی قسم 5 محور سی این سی ملنگ مشینی مرکز

جھکاؤ اور روٹری ٹیبل کے ساتھ VMC 5 ایکسس مشین سینٹر

انجینئرنگ اسٹیل ڈھانچے کے لئے اسٹیل اسفیئر 5 محور CNC مشین



مصنوعات کی تفصیلات

اشیاء	یونٹ	YMC٪7b٪7b0٪7d٪7dV
ٹیبل
ٹیبل قطر	ملی میٹر	Φ125/170/210/255/320
زیادہ سے زیادہ لوڈ ہو رہا ہے۔	کلو	30
سفر
X/Y/Z سفر	ملی میٹر	800/500/500
بی محور	ڈگری	-30~ جمع 110
سی محور	ڈگری	360
ٹیبل پر ناک تکلا	ملی میٹر	130~630
تکلا
سپنڈل ٹیپر		7/24 ٹیپر نمبر 40
سپنڈل کی رفتار	آر پی ایم	8000
سپنڈل موٹر پاور	کلو واٹ	11
کھانا کھلانا
تیز فیڈریٹ (X/Y/Z)	منٹ/منٹ	30/30/30
کٹنگ فیڈریٹ (X/Y/Z)	منٹ/منٹ	10/10/10
اے ٹی سی (آپٹ۔)
اے ٹی سی کی قسم		بغیر بازو/بازو
ٹولز کی تعداد	پی سیز	12/16/20/24
ٹولز کا سائز (مکمل ٹولز)	ملی میٹر	Φ80/300
زیادہ سے زیادہ ٹول وزن	کلو	8
درستگی
پوزیشننگ کی درستگی	ملی میٹر	±0.008/300
دوبارہ پوزیشننگ کی درستگی	ملی میٹر	±0.005/300
دوسرے
قدموں کا نشان	ملی میٹر	2700×2200
مشین کی اونچائی	ملی میٹر	2700
G.W.	کلو	5400



مین کنفیگریشن

● عمودی قسم

● پلیٹ چہرہ dia.125~320mm جھکاؤ اور روٹری ٹیبل

● 11KW BT40 8000rpm سپنڈل

● سپنڈل آئل کولر

● XYZ Axis HIWIN/PMI لکیری گائیڈ ریلز

● 3 Axis HIWIN/PMI بال سکریوز

● XYZ Axis YASKAWA سروو موٹر

● ہینڈ وہیل (MPG)

● بولٹ اور بلاکس کو برابر کرنا

● 12~24 اسٹیشن خودکار ٹول چینجر (اختیاری)

● Maxtors یا SYNTEC 5 Axis بیک وقت CNC کنٹرولر
