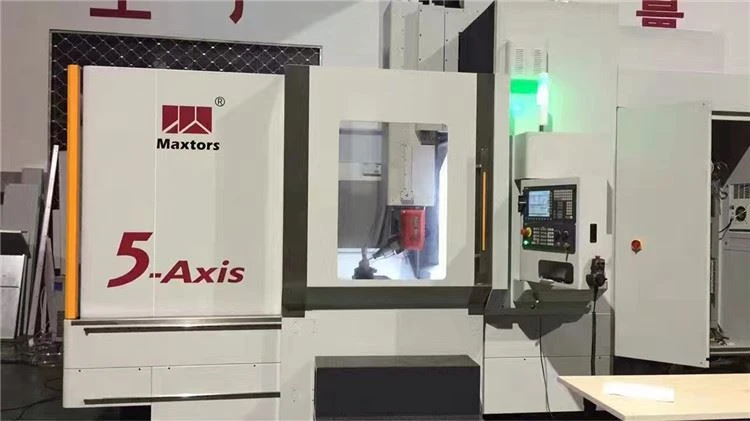

5 محور کی گھسائی کرنے والی مشین

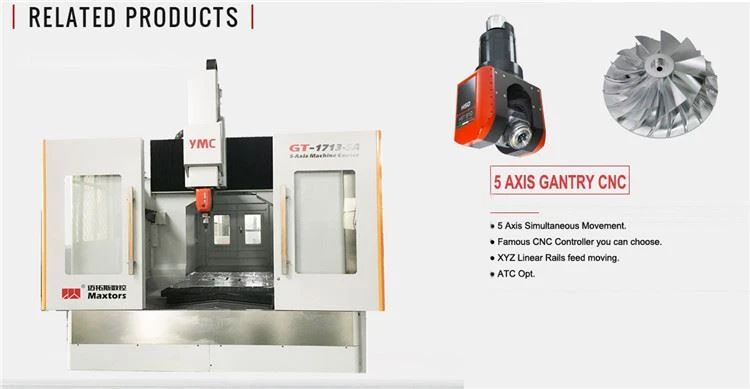

ڈبل کالم کی قسم 5 محور کی گھسائی کرنے والی مشین

AC روٹری ملنگ ہیڈ کے ساتھ 5 محور سی این سی ملنگ مشین

اختتامی صارفین کی مانگ کو پورا کرنے کے لیے مختلف سائز اور ترتیب۔

ایکس محور: 1600 ~ 15000 ملی میٹر

Y محور: 1200 ~ 4000 ملی میٹر

Z محور: 500 ~ 2000 ملی میٹر

ایک محور: ±100 ڈگری

C محور: 360 ڈگری

5 محور 4 محور کے ساتھ بیک وقت - تیز ترسیل کا وقت

5 محور کے ساتھ 5 محور بیک وقت- ترسیل کا وقت عام طور پر بہت زیادہ ہوتا ہے۔



مزید تفصیلات آپ کا خیرمقدم کرتی ہیں براہ راست ہم سے رابطہ کریں تاکہ آپ کو حتمی ترتیب کے مطابق بہترین ترسیل کا وقت پیش کیا جا سکے جس میں آپ کی دلچسپی ہے۔

پانچ محور ربط مشینی مرکز، جسے پانچ محور مشینی مرکز بھی کہا جاتا ہے، ایک مشینی مرکز ہے جس میں اعلیٰ تکنیکی مواد اور اعلیٰ درستگی خاص طور پر پیچیدہ خمیدہ سطحوں کو مشینی کرنے کے لیے استعمال ہوتی ہے۔ آلات، اعلی صحت سے متعلق طبی آلات اور دیگر صنعتوں کا ایک اہم اثر ہے۔ پانچ محور لنکیج CNC مشینی مرکز کا نظام امپیلرز، بلیڈز، میرین پروپیلرز، ہیوی جنریٹر روٹرز، سٹیم ٹربائن روٹرز، بڑے ڈیزل انجن کرینک شافٹ وغیرہ کی پروسیسنگ کو حل کرنے کا واحد ذریعہ ہے۔

گینٹری مشینی مرکز سے مراد ایک مشینی مرکز ہے جس میں سپنڈل کے Z محور کا محور ورک ٹیبل پر کھڑا ہوتا ہے۔ مجموعی ڈھانچہ ایک بڑی مشینی مرکز کی مشین ہے جس میں ڈبل کالم اور ایک اوپری بیم ہے جو پورٹل ڈھانچہ کا فریم بناتی ہے، اور ڈبل کالم کے بیچ میں ایک شہتیر ہے۔ خاص طور پر پیچیدہ سائز کے ساتھ بڑے workpieces اور workpieces مشینی کے لئے موزوں ہے.

درجہ بندی

فکسڈ بیم کی قسم (بیم فکسڈ، ورک ٹیبل حرکت/گھومتی ہوئی)، موونگ بیم کی قسم (بیم اوپر نیچے، ورک ٹیبل آگے پیچھے، حرکت پذیر کالم کی قسم (ورک ٹیبل فکسڈ، گینٹری موونگ)، کرین کی قسم (ورک ٹیبل فکسڈ، کراس) بیم حرکت پذیر) مندرجہ بالا جامع شکل میں متعدد قسم کے گینٹری مشینی مراکز بھی ہیں۔ پروسیسنگ کی خصوصیات، صلاحیتیں، اور پروڈکٹ پروسیسنگ کے استعمال بالکل ایک جیسے نہیں ہیں۔

5- محور مشینیں:

1.1 5-ایکسس مشیننگ کیا ہے؟

5-محور مشینی حصے کے سائز اور شکلوں کے لامحدود امکانات فراہم کرتی ہے جس پر آپ مؤثر طریقے سے کارروائی کر سکتے ہیں۔ اصطلاح "5-محور" سے مراد اس سمت کی تعداد ہے جس میں کاٹنے کا آلہ حرکت کر سکتا ہے۔ ایک 5- محور مشینی مرکز پر، کٹنگ ٹول X،Y اور Z لکیری محور کے ساتھ ساتھ کسی بھی سمت سے ورک پیس تک پہنچنے کے لیے A اور C محور پر گھومتا ہے، دوسرے لفظوں میں، آپ پانچ پر کارروائی کر سکتے ہیں۔ سنگل سیٹ اپ میں ایک حصے کے اطراف۔

1.2 بیک وقت 5-ایکسس مشیننگ بمقابلہ 3 جمع 2 مشینی

بیک وقت 5-محور مشینی میں، مشین ٹول کے تین لکیری محور (X،Y اور Z) اور دو گردشی محور (A اور C) ایک ہی وقت میں حصوں پر پیچیدہ پروسیسنگ انجام دینے کے لیے مشغول ہوتے ہیں۔ 3 جمع 2 کے ساتھ، مشین اپنے دو گھومنے والے محوروں کا استعمال کرتے ہوئے کٹنگ ٹول کو جھکاؤ والی پوزیشن میں بند کر کے ایک 3- محور کی گھسائی کرنے والے پروگرام کو انجام دیتی ہے۔ مشینی عمل کے دوران کاٹنے کے آلے کو مسلسل جوڑ توڑ کرنے کے بجائے اسے ایک مقررہ پوزیشن میں رکھیں۔













ہمارے فوائد:

1. فیکٹری براہ راست فروخت - بہترین قیمت اور فروخت کے بعد اچھی۔

2. 25 سال سے زیادہ کا تجربہ۔

3. OEM اور مختلف ڈیزائن دستیاب ہیں.

4. پیشہ ورانہ ٹیمیں: پیشہ ورانہ پیداوار اور سیلز ٹیم آپ کی خدمت کے لیے۔

5. معیار کی ضمانت. .

ڈاؤن لوڈ، اتارنا ٹیگ: 5 محور کی گھسائی کرنے والی مشین
